3M™ スコッチティント™ ウインドウフィルム遮熱・Nanoシリーズ

NANOシリーズは窓貼り用の遮熱フィルムです。
高い透明性を持ちながら暑さの原因となる近赤外線を90％以上カットし遮熱効果を発揮します。暑さ対策、空調（冷房）の電気代削減、CO2削減を実現します。

また、飛散防止フィルムの規格（JIS A 5759）を満たす飛散防止性能を持ち、万が一地震などの災害時にガラスが割れても破片の飛び散りや落下を減らし、鋭いガラス片による怪我を防ぎます。

商品コード: 100475

機能・特性

遮熱
紫外線カット
導電性

商品カテゴリ

NANOシリーズのカタログを見る

NANOシリーズの特長

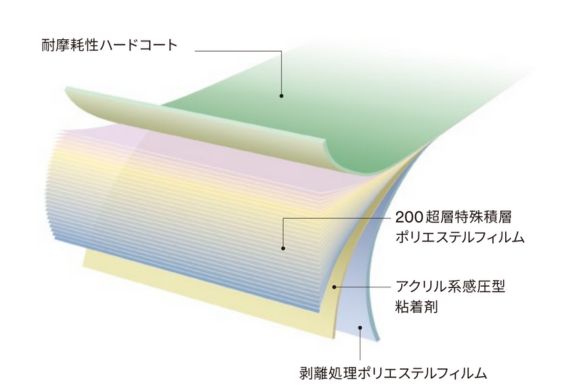

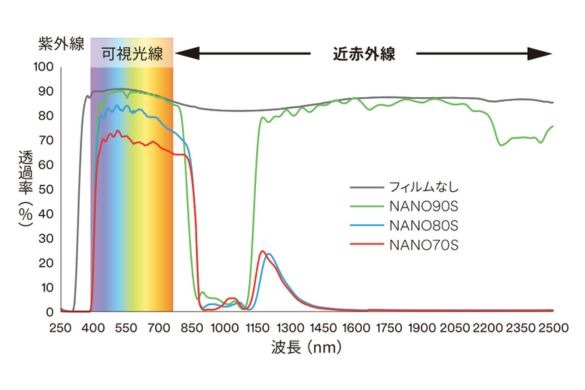

200層を超える積層構造の各種の厚みと屈折率をコントロールすることにより、可視光線を透過しつつ近赤外線を選択的に遮断します。そのため透明性を保ちながら高い遮熱効果があります。また日焼けの原因となる紫外線を99%以上カットします。

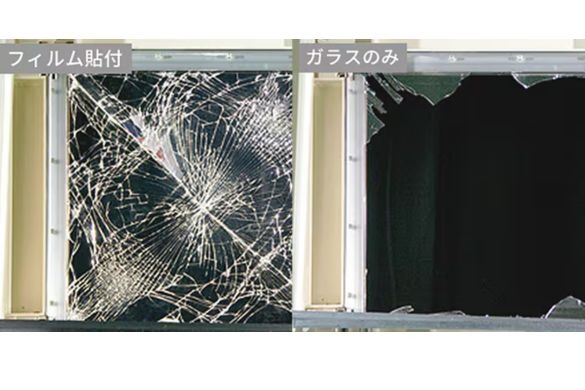

JIS A 5759:2016 の飛散防止フィルムの規格を満たす飛散防止性能を持ちます。万が一地震などの災害時にガラスが割れても破片の落下を低減し鋭いガラス片による怪我を防ぎます。

NANOシリーズの遮熱効果

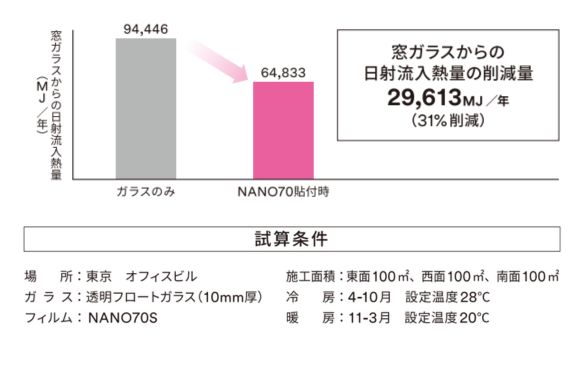

遮熱フィルムを窓ガラスに貼ると室内に流入する日射が減り空調負荷を軽減することができ、空調（冷房）電力料金を削減できます。これによりオフィスビル等の最も電力使用割合が多い空調稼働において高い節電・省エネ効果が期待できます。また使用電力の削減に伴い排出されるCO2も削減できます。

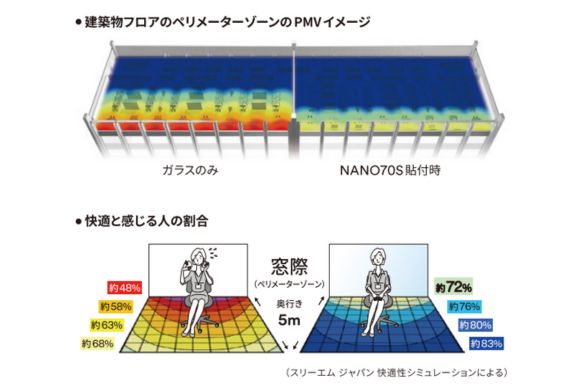

NANOシリーズを施工することで、快適と感じる人の割合が増加します。NANO70Sを貼った場合のシミュレーションでは窓際で平均体感温度が下がり、70％以上の人が快適と感じることが分かります。

遮熱フィルム一覧

NANO90S

NANO80S

NANO70S

NANO40S

NANO ミルキーホワイト

NANOルーチェ

NANOイルミナ

NANO80SX

NANO70SX

NANO マットクリスタル

製品規格

名称	フィルム全厚剥離紙除く	PET基材厚	透明フロートガラス(3mm厚)貼付時
			遮熱係数	日射熱取得率				可視光線		紫外線	熱貫流率
			遮熱係数	日射熱取得率	反射	透過	吸収	反射	透過	透過	熱貫流率
透明フロートガラス(3mm厚)			1.00	0.88	8%	86%	6%	8%	90%	73%	6.0W/㎡K
NANO40S	76μm	50μm	0.49	0.43	20%	26%	54%	7%	39%	0.0%	5.6W/㎡K
NANO70S	76μm	50μm	0.61	0.54	21%	42%	37%	9%	69%	0.0%	5.6W/㎡K
NANO80S	76μm	50μm	0.65	0.57	22%	48%	30%	11%	81%	0.0%	5.7W/㎡K
NANO90S	76μm	50μm	0.80	0.70	22%	66%	12%	10%	88%	0.0%	6.1W/㎡K
NANO70SX	148μm	100μm	0.65	0.57	22%	48%	30%	11%	81%	0.3%	6.0W/㎡K
NANO80SX	148μm	100μm	0.70	0.61	15%	49%	36%	10%	83%	0.4%	6.0W/㎡K
NANO80CP	363μm	300μm	0.65	0.57	23%	47%	30%	11%	81%	0.0%	5.6W/㎡K
NANOミルキーホワイト	142μm	100μm	0.61	0.54	30%	45%	25%	24%	58%	0.0%	6.0W/㎡K
NANOルーチェ	142μm	100μm	0.51	0.45	34%	33%	33%	34%	37%	0.0%	6.1W/㎡K
NANOイルミナ	142μm	100μm	0.60	0.53	29%	43%	28%	26%	53%	0.0%	6.1W/㎡K
NANOマットクリスタル	199μm	100μm	0.78	0.69	24%	65%	11%	9%	88%	0.2%	6.0W/㎡K

製品仕様

名称	製造番号	フィルム全厚剥離紙除く	PET基材厚	特別な機能
NANO40S	NANO40S	76μm	50μm	ー
NANO70S	NANO70S	76μm	50μm	ー
NANO80S	NANO80S	76μm	50μm	ー
NANO90S	NANO90S	76μm	50μm	ー
NANO70SX	NANO70SX	148μm	100μm	外貼り可
NANO80SX	NANO80SX	148μm	100μm	外貼り可
NANO80CP	NANO80CP	363μm	300μm	防犯※1
NANOミルキーホワイト	NANOMAML	142μm	100μm	目隠し
NANOルーチェ	NANOFGLU	142μm	100μm	目隠し
NANOイルミナ	NANOFGIM	142μm	100μm	グラデーション
NANOマットクリスタル	NANOMACRX	199μm	100μm	外貼り可/目隠し

※1　CPマークとは、防犯性能の高い建物部品につけられるマークのことです。警察庁、国土交通省、経済産業省、および関係する民間団体で構成される「防犯性能の高い建物部品の開発・普及に関する官民合同会議」では、防犯性能試験において5分以上侵入を防ぐことのできるものを、「防犯性能の高い建物部品」と定め、その目録を公表しています。

光学特性

製造番号	透明フロートガラス(3mm厚)貼付時
	遮熱係数	日射熱取得率				可視光線		紫外線	熱貫流率
	遮熱係数	日射熱取得率	反射	透過	吸収	反射	透過	透過	熱貫流率
透明フロートガラス(3mm厚)	1.00	0.88	8%	86%	6%	8%	90%	73%	6.0W/㎡K
NANO40S	0.49	0.43	20%	26%	54%	7%	39%	0.0%	5.6W/㎡K
NANO70S	0.61	0.54	21%	42%	37%	9%	69%	0.0%	5.6W/㎡K
NANO80S	0.65	0.57	22%	48%	30%	11%	81%	0.0%	5.7W/㎡K
NANO90S	0.80	0.70	22%	66%	12%	10%	88%	0.0%	6.1W/㎡K
NANO70SX	0.65	0.57	22%	48%	30%	11%	81%	0.3%	6.0W/㎡K
NANO80SX	0.70	0.61	15%	49%	36%	10%	83%	0.4%	6.0W/㎡K
NANO80CP	0.65	0.57	23%	47%	30%	11%	81%	0.0%	5.6W/㎡K
NANOMAML	0.61	0.54	30%	45%	25%	24%	58%	0.0%	6.0W/㎡K
NANOFGLU	0.51	0.45	34%	33%	33%	34%	37%	0.0%	6.1W/㎡K
NANOFGIM	0.60	0.53	29%	43%	28%	26%	53%	0.0%	6.1W/㎡K
MACRX	0.78	0.69	24%	65%	11%	9%	88%	0.2%	6.0W/㎡K

ご使用の注意点

日射が当たるガラスにウインドウフィルムを貼ると、ガラスの日射吸収率が高まりガラスの「熱割れ」が発生する場合があります。施工前に必ずガラスの「熱割れ」が発生する可能性についてご確認ください。
ご使用前に必ずサンプル施工をして施工後の外観が問題ないことをご確認ください。
フィルム面に硬いものが接触すると表面に傷がつく可能性があります。金属などで引っかいたりしないようご注意ください。
フィルム表面にステッカーやシールを貼ったり油性ペンなどで書いたりしないでください。
